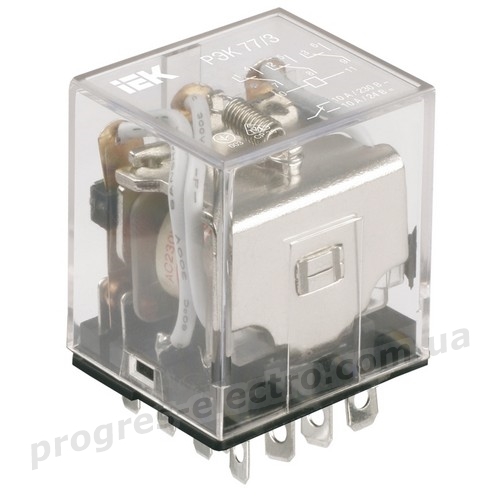

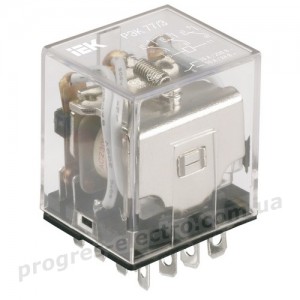

Реле проміжне РЕК78/3(MY3) 5А 12В АC IEK

Артикул: RRP20-3-05-012A

В наявності

Замовлення в один клік

Ми передзвонимо якнайшвидше!

Реле проміжні
Ширина	20.5 мм
Струм споживаний котушкою при AC 24 В	65.0 мА
Струм споживаний котушкою при AC 12 В	115.0 мА
Напруга живлення, *	12В
Струм споживаний котушкою при DC 24 В	40.0 мА
Номінальний струм, А**	5А
Струм споживаний котушкою при DC 12 В	75.0 мА
Кількість контактів *	11
Ступінь захисту - IP	IP40
Потужність котушки керування при AC 230 В	1.7 ВА
Тип товару ***	Реле проміжне
Група механічного виконання згідно з ГОСТ 17516_1	M7
Потужність котушки керування при AC 24 В	1.6 ВА
Кліматичне виконання	У2.1
Тип напруги управління	Змінний (AC)
Потужність котушки керування при AC 12 В	1.4 ВА
Тип підключення	Плоске роз'ємне з'єднання
Опір ізоляції при АС 500В	100 мОм
Потужність котушки керування при DC 24 В	1.0 Вт
Термін служби, років	не менше 10
Потужність котушки керування при DC 12 В	0.9 Вт
Гарантійний термін, років	3
Полюсність	Певна полюсність
Хутро зносостійкість	10^7 циклів
Тип керування або перемикання	Моностабільне
Тип приєднання роз'єму	PPM78/3
Електро зносостійкість	10^5 циклів
Тип перемикаючих контактів	Інше
Номін напруга живлення ланцюга управ Us AC 50 Гц	12 В
Номін струм контактів	5 А
Висота	42 мм
Номін раб напруга AC контактів	230 В
Температура експлуатації	-45...+40 °C
Номін раб напруга DC контактів	24 В
Глибина	27 мм
Струм споживаний котушкою при AC 230 В	7.5 мА

Реле проміжні модульної серії РЕК77 та РЕК78 призначені для передачі команд управління виконавчими елементами шляхом комутації їх електричних ланцюгів своїми контактами, що перемикають. Реле з'єднуються з розеточними модульними роз'ємами РРМ77 та РРМ78, що встановлюються на 35-мм монтажній DIN-рейці. На роз'ємах розташовані затискачі висновків контактів, що перемикають, і котушки. У реле застосовуються срібловмісні контакти. Більш високе значення номінального струму контактів у порівнянні з проміжним реле РП-21 дозволяє використовувати реле серії РЕК в ланцюгах до 10А. .
Застосування срібних контактів збільшує їх довговічність.
Реле може комплектуватися модульними розеточними роз'ємами для кріплення на DIN-рейку і кріплення за допомогою гвинтів.
